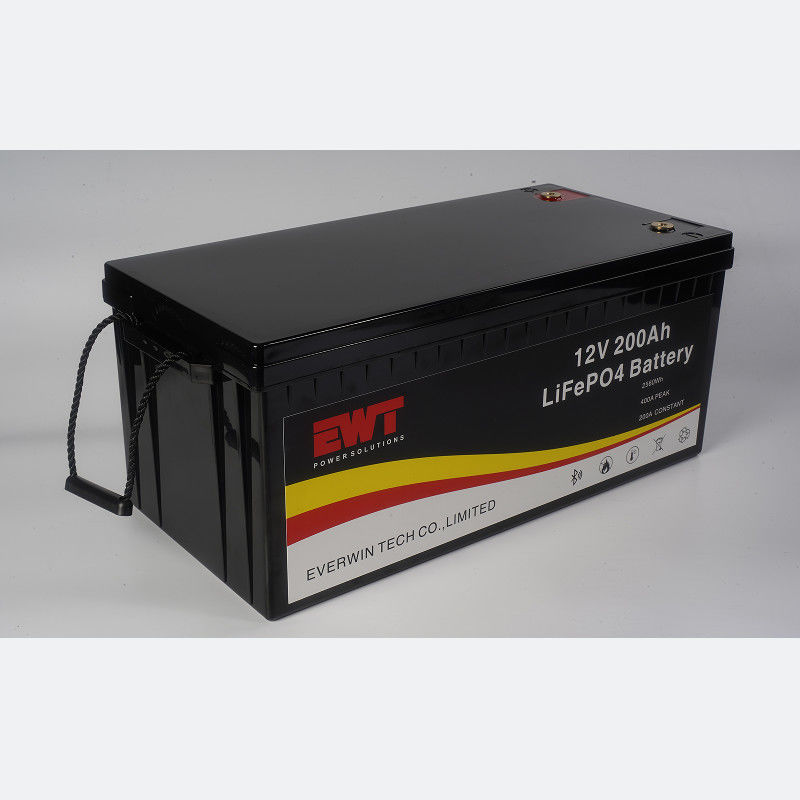

12V 200Ah 26650 32700 Baterai Lithium Iron Phosphate Baterai penyimpanan energi

12V 200Ah 26650 32700 Lithium Iron Phosphate Energy Storage Battery Pack

Desain sirkuit pengisian baterai lithium-ion

Menurut karakteristik struktural baterai lithium-ion, tegangan akhir pengisian maksimum harus 4,2V, yang tidak dapat diisi ulang,Jika tidak baterai akan dibuang karena terlalu banyak ion lithium pada elektroda positifBiasanya setelah arus konstan diisi ke 4,2 V/bagian,itu ditransfer ke tegangan konstan pengisian, dan pengisian harus dihentikan ketika tegangan konstan yang mengisi arus turun ke bawah 100mA.arus pengisian dapat dikendalikan antara 135 ~ 2025mA). arus pengisian konvensional dapat dipilih pada sekitar 0,5 kali kapasitas baterai, dan waktu pengisian adalah sekitar 2 ~ 3 jam.

Karena struktur internal baterai lithium-ion, semua ion lithium tidak bisa bergerak ke elektroda positif saat debit,dan bagian dari ion lithium harus ditahan di elektroda negatif untuk memastikan bahwa ion lithium dapat tertanam dengan lancar di saluran selama muatan berikutnyaUntuk memastikan bahwa beberapa ion lithium tetap setelah pelepasan di lapisan grafit,tegangan minimum pada akhir debit harus sangat terbatas, yaitu baterai lithium-ion tidak dapat over-discharged. tegangan akhir pembuangan biasanya 3.0V / sel, dan tegangan minimum tidak harus lebih rendah dari 2.5V / sel.Panjang waktu debit baterai terkait dengan kapasitas baterai dan ukuran arus debit.

Prinsip sirkuit pengisian baterai lithium-ion

Prinsip: Muatkan baterai pada tegangan konstan untuk memastikan bahwa tidak akan terisi ulang. Tegangan DC masukan 3 volt lebih tinggi dari tegangan baterai yang terisi.W1 dan TL431 membentuk sirkuit pengatur tegangan yang dapat disesuaikan dengan presisi, Q2, W2 dan R2 membentuk sirkuit arus konstan yang dapat disesuaikan, dan Q3, R3, R4, R5 dan LED adalah sirkuit indikasi pengisian.arus pengisian akan berangsur-angsur menurun, dan penurunan tegangan pada R4 akan berkurang ketika baterai terisi penuh, sehingga Q3 akan dipotong, dan LED akan dimatikan, untuk memastikan bahwa baterai dapat cukup,silahkan terus mengisi selama 12 jam setelah lampu indikator matiSaat digunakan, silahkan pasang radiator yang cocok untuk Q2 dan Q3.
